與所有電動機一樣，三相感應電動機包括定子（靜止部分）和轉子（旋轉）。每個都包含承載電流的電繞組，從而產生磁場，磁場的相互作用產生使轉子和負載旋轉的扭矩，這種特殊的機器是“全封閉，風扇冷卻”電機，簡稱TEFC。這意味著電動機是密封的，因此不會在電動機的內部和外部之間交換空氣，內部空氣由轉子本體末端的槳葉攪拌，風扇葉片位于電機外殼之外，并將空氣拉過電機外殼，以幫助冷卻電機。

工作原理

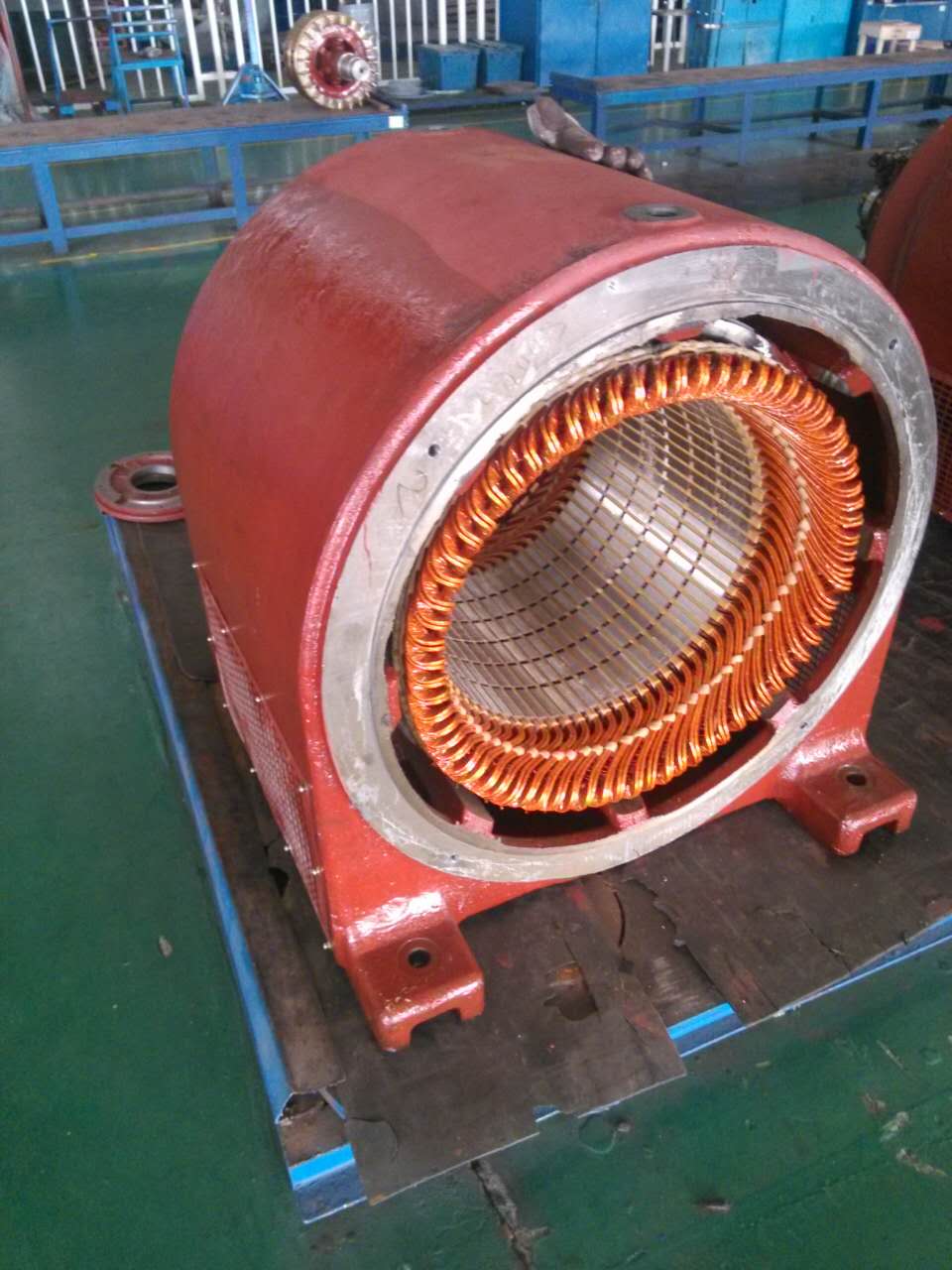

1. 三相異步電動機定子三相感應電動機的定子由多個槽構成，構成三相繞組電路，與三相交流電源連接，我們將三相繞組以這種方式布置在槽中，當我們接通三相AC電源時它們產生一個旋轉磁場。



2. 三相異步電動機轉子

三相感應電動機的轉子由帶有平行槽的圓柱形疊片鐵芯組成，可以承載導體。導體是安裝在每個槽中的銅或鋁棒，并由端環短路，槽不是精確地平行于軸的軸線，而是有點傾斜的槽，因為這種布置減少了磁性嗡嗡聲并且可以避免電動機的停轉。



3. 原理：旋轉磁場的產生



電動機的定子由重疊的繞組偏移120°的電角度組成，當我們將初級繞組或定子連接到三相交流電源時，它建立了以同步速度旋轉的旋轉磁場。

旋轉后的秘密： 根據法拉第定律 ，在任何電路中感應的電動勢都是由于通過電路的磁通量變化率。由于感應電動機中的轉子繞組通過外部電阻閉合或直接由端環短路，并切斷定子旋轉磁場，因此在轉子銅條中感應出電動勢，并且由于該電動勢，電流流過轉子導體。

這里，旋轉磁通和靜態轉子導體之間的相對速度是電流產生的原因; 因此根據倫茨定律，轉子將以相同的方向旋轉以減小原因，即相對速度。

因此，從三相感應電動機的工作原理可以看出，轉子速度不應達到定子產生的同步速度。如果速度變得相等，則沒有這樣的相對速度，因此在轉子中沒有感應出電動勢，并且沒有電流流動，因此不會產生扭矩。因此，轉子不能達到同步速度。定子（同步速度）和轉子速度之間的差異稱為滑差。所述的旋轉磁場在感應電動機的優點在于，需要將轉子被制成沒有電連接。
